產品分類
新聞資訊
熱門關鍵詞
聯係我們
聯係方式：15918097981，13539300774，
地址：廣東省佛山市南海大瀝鳳池裝飾材料市場東側8號
電話和微信財富熱線；，13802462348，
郵箱：
瀾石門市電話（TEL）：0757-83879262
廠裏電話： 86698252
傳真:
網址：www.wwservices.com.cn
地址：佛山市南海區科寶東路4號
不鏽鋼管焊縫尺寸出現問題要怎麼解決？
發布日期：2025-06-23 作者：三能不鏽鋼 點擊：
不鏽鋼管焊縫尺寸問題（如焊縫過高、過低、寬度不均或咬邊等）會影響結構強度、密封性和耐腐蝕性。以下是係統的分析和解決方案：

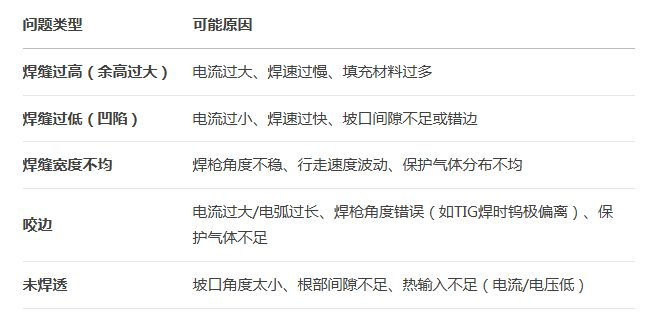

一、常見焊縫尺寸問題及原因
二、解決方案
1. 工藝參數調整
電流/電壓優化：
餘高過大：降低電流10%~15%或提高焊速。
凹陷/未焊透：增加電流或降低焊速，確保熔深達標（可先試焊樣件）。
脈衝焊接（TIG/MIG）：通過調節脈衝頻率控製熱輸入，減少咬邊風險。
焊速控製：保持勻速（建議使用自動焊機或導軌），手動焊時需培訓焊工穩定性。
2. 操作技巧改進
焊槍角度：
MIG/MAG焊：保持15°~20°的推角（向後傾斜），避免氣體保護不良導致咬邊。
TIG焊：鎢極與工件呈70°~80°，填充絲與鎢極成10°~15°。
電弧長度：TIG焊時電弧長度≤鎢極直徑1.5倍，MIG焊時保持15~25mm。
3. 坡口與裝配檢查
坡口尺寸：確保坡口角度（通常60°~70°）、鈍邊（1~2mm）和根部間隙（2~3mm）符合工藝卡要求。
錯邊矯正：使用夾具固定管道，錯邊量≤壁厚的10%（如3mm壁厚允許0.3mm錯邊）。
4. 保護氣體優化
氣體流量：TIG焊8~12L/min，MIG焊15~20L/min，避免過低導致氧化或過高引亂流。
混合氣體：MIG焊推薦Ar+2%O₂（改善潤濕性），TIG焊純氬（99.99%）。
5. 焊後處理
打磨修正：
餘高過高：用角磨機修磨至與母材平滑過渡（注意避免過熱變色）。
咬邊：補焊後打磨，補焊時需降低電流。
酸洗鈍化：恢複焊縫區耐腐蝕性（尤其修正後的區域）。
三、預防措施
焊前驗證：
試焊並剖切檢查焊縫截麵（驗證熔深和尺寸）。
校準焊機參數（電壓/電流表與實際輸出是否一致）。
自動化替代：
關鍵焊縫采用自動焊機（如管道 orbital welding），減少人為因素。
焊工培訓：
針對不鏽鋼特性（低導熱性、高熱膨脹係數）進行專項訓練。
四、案例參考
案例1：某化工管道焊縫咬邊
原因：MIG焊時保護氣體流量僅10L/min（標準需15L/min）+ 焊速過快。
解決：調整氣體流量至18L/min，焊速降至25cm/min，咬邊消失。
案例2：焊縫餘高3mm（要求≤1.5mm）
原因：填充絲送速過快（與電流不匹配）。
解決：降低送絲速度20%，餘高達標。
五、注意事項
熱輸入控製：不鏽鋼易因過熱導致晶間腐蝕，需嚴格控製層間溫度（≤150℃）。
材料匹配：選用與母材同係列的焊絲（如304管用ER308焊絲）。
通過以上方法可係統性解決焊縫尺寸問題，若涉及承壓或腐蝕環境，建議按ASME B31.3或GB/T 20801標準進行無損檢測（RT/UT）。
本文網址：http://www.wwservices.com.cn/news/855.html
相關標簽：不鏽鋼管,不鏽鋼管定製,不鏽鋼管批發
最近瀏覽：
