產品分類
新聞資訊
熱門關鍵詞
聯係我們
聯係方式：15918097981，13539300774，
地址：廣東省佛山市南海大瀝鳳池裝飾材料市場東側8號
電話和微信財富熱線；，13802462348，
郵箱：
瀾石門市電話（TEL）：0757-83879262
廠裏電話： 86698252
傳真:
網址：www.wwservices.com.cn
地址：佛山市南海區科寶東路4號
淺談不鏽鋼折彎的一些小知識
發布日期：2025-07-14 作者： 點擊：
不鏽鋼折彎是鈑金加工中的常見工藝，其特殊性在於不鏽鋼的材料特性（高硬度、強韌性、易加工硬化等）對折彎工藝提出了更高要求。以下是關鍵知識點和實用技巧：
一、材料特性對折彎的影響
牌號差異
304/316奧氏體不鏽鋼：延展性好但回彈大（需過彎補償），加工硬化明顯（同一位置避免反複折彎）
430鐵素體不鏽鋼：硬度高但脆性大（最小折彎半徑需增大20%）
201係列：含錳量高，折彎時易開裂（建議退火後加工）
厚度與方向性
板厚≤2mm可采用銳角折彎（如90°折彎內R角可做到0.5t）
注意軋製方向：折彎線與纖維方向垂直（平行易產生裂紋）
二、核心工藝參數
折彎半徑
經驗公式：ZUI小內半徑R=（0.8~1.5）×t（t為板厚）
特殊要求：醫療/食品設備需R≥1.5t避免衛生死角

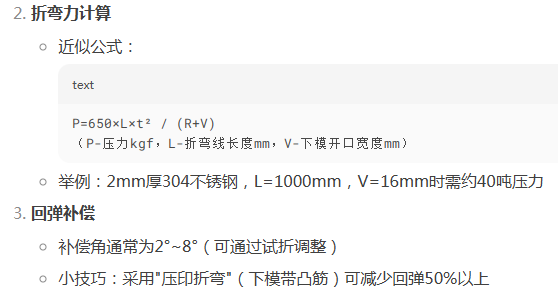

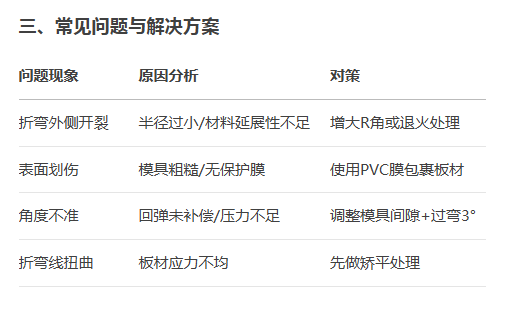

四、模具選擇要點
上模（衝頭）
優先選用86°尖刀模（避免與板材大麵積接觸）
硬度要求≥HRC60（推薦SKD11材質）
下模（V型槽）
開口寬度V=（6~12）×t（薄板選6-8t，厚板選10-12t）
深槽設計（槽深＞R+t）可避免幹涉
五、特殊工藝應用
激光折彎複合加工
先用激光在折彎線處切出微槽（深度0.3t），可降低折彎力30%
適用於精MI電子外殼加工
熱折彎（150-300℃）
解決厚板（＞6mm）折彎開裂問題
需控製加熱區域避免氧化變色
六、檢驗標準參考
角度公差：GB/T1804-m級（±1°）
直線度：≤0.3mm/1000mm
表麵質量：目測無橘皮、壓痕（用10倍放大鏡檢驗）
掌握這些要點後，可顯著提升不鏽鋼折彎的良品率。實際操作中建議先做試折，根據材料批次微調參數。
本文網址：http://www.wwservices.com.cn/news/858.html
相關標簽：不鏽鋼折彎,不鏽鋼加工,不鏽鋼折彎加工
最近瀏覽：
相關產品：
