產品分類
新聞資訊
聯係我們
聯係方式：15918097981，13539300774，
地址：廣東省佛山市南海大瀝鳳池裝飾材料市場東側8號
電話和微信財富熱線；，13802462348，
郵箱：
瀾石門市電話（TEL）：0757-83879262
廠裏電話： 86698252
傳真:
網址：www.wwservices.com.cn
地址：佛山市南海區科寶東路4號
不鏽鋼焊接中需要注意哪些問題
發布日期：2025-07-21 作者： 點擊：
在不鏽鋼焊接過程中，材料特性、工藝選擇和操作細節直接影響焊縫質量和耐腐蝕性。以下是關鍵注意事項及解決方案：
一、材料預處理
表麵清潔
使用丙酮或酒精清除油汙（禁用含氯溶劑）
焊縫兩側20mm內氧化層需用不鏽鋼鋼絲刷（專用）打磨至金屬光澤
坡口加工
厚度≤6mm可不開坡口（I型對接）
厚板建議V型坡口（角度60°±5°，鈍邊1-2mm）

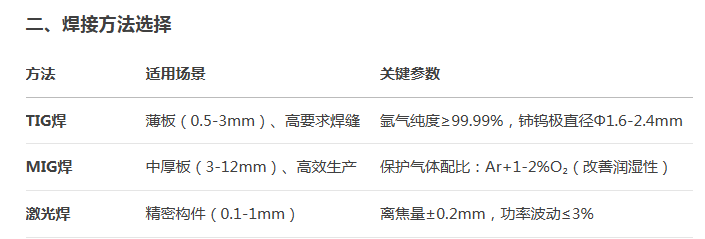

三、工藝控製要點
熱輸入管理
線能量控製在5-15kJ/cm（奧氏體不鏽鋼）
層間溫度≤150℃（可用紅外測溫儀監控）
防變形措施
薄板采用脈衝焊接（頻率1-5Hz）
厚板使用分段退焊法（每段長度≤100mm）
保護氣體
主保護氣流量8-15L/min（視噴嘴直徑調整）
背麵保護氣流量3-5L/min（重要焊縫必須）
四、特殊問題處理
1. 晶間腐蝕防護
低碳不鏽鋼（如304L）：焊後無需處理
常規不鏽鋼（如304）：
焊後快速冷卻（水冷或銅墊板）
或進行固溶處理（1050-1100℃急冷）
2. 熱裂紋預防
控製Si含量≤0.6%（ER308L焊絲Si約0.3%）
避免交叉焊縫（T型接頭優先采用跳焊）
3. 焊縫變色處理
酸洗鈍化：HNO₃(20%)+HF(2%)溶液浸泡20分鍾
電解拋光：電壓12V，時間30-90秒

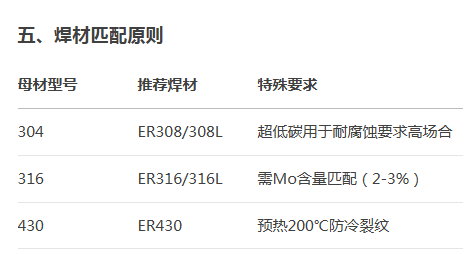

六、焊後檢測標準
外觀檢查
餘高≤1.5mm（承壓件）或≤3mm（非承壓件）
咬邊深度＜0.5mm（ASME標準）
無損檢測
滲透檢測（PT）：發現＞0.1mm表麵缺陷
射線檢測（RT）：Ⅱ級合格（GB/T 3323）
腐蝕測試
鹽霧試驗（ASTM B117）：500小時無紅鏽
七、安全防護
通風要求
作業區鉻煙塵濃度＜0.05mg/m³（OSHA標準）
使用局部排煙裝置（風量≥100m³/h）
個人防護
焊接麵罩配#12-#14濾光片
穿戴牛皮手套（防金屬飛濺）
案例：某化工設備316L管道焊接工藝
參數：TIG焊，電流90A，氬氣12L/min，背麵保護5L/min
結果：焊縫通過X射線探傷和晶間腐蝕試驗（CuSO₄+H₂SO₄煮沸24h無裂紋）
不鏽鋼焊接的核心是“低熱輸入+嚴格保護”。對於重要結構，建議進行焊接工藝評定（WPS/PQR）。醫療、食品行業需特別注意焊後內表麵光潔度（Ra≤0.8μm）。
本文網址：http://www.wwservices.com.cn/news/859.html
相關標簽：不鏽鋼焊接,不鏽鋼管焊接,不鏽鋼管廠家
最近瀏覽：
